led显示屏怎样接线操控卡及电源模组接线图

  led显示屏职业中从业人员和用户的数量渐渐的变多，许多新入行的从业人员刚开始也是不知道怎样接线的，也是从一个新手一步一步实践操作渐渐走到老鸟的；其实许多客户也着手才能十分强悍的，一些小问题自己着手就能处理，比方线路一些小问题，或许换下led模组及接线、换线这些活都是自己几分钟搞定的，不过仍是详细的介绍一下led显示屏怎样接线的，包含led模组线，电源线，操控卡等线路

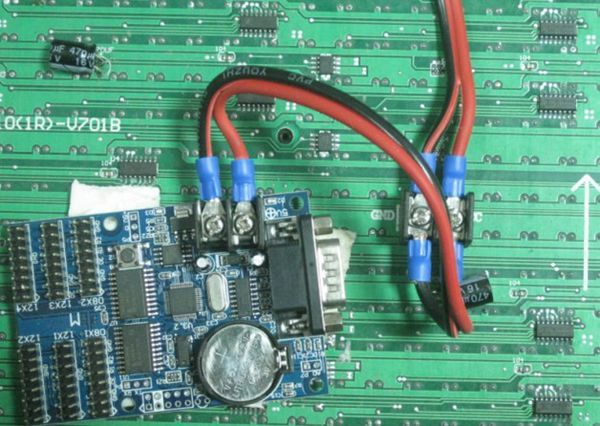

  图中的这一种是装置现场直接接线，是简易箱体的，先把排线、电源线、数据网线、操控卡线这些先接好，然后在在装置模组

  接好led显示屏各种线和模组后点亮便是这样的，不过咱们要学不是这样的，而是公司生产线规规矩矩的接线流程

  看上图中，每一块模组pcb线路板的一面都是有四个箭头指向的，首要模组摆放的方位一定要正确，由于模组中的一切空位都是依照一个方位设计好的，方位错了后边又要来从头来过；首要装置磁铁，装置在磁铁专用的孔位，拧紧即可，不用泰国用力，避免引起pcb面板上其它部位的松动。

  装置模组与模组之间的衔接线，每块模组之间都是有线路衔接的，这一个区域假如是新手需求仔细一点，之前说过，假如模组方位弄错了，那么很可能会形成正负极接错，所以在第一次接线的时分花点时刻知道下不相同的色彩的线材的效果，模组之间的衔接线一般是赤色+黑色两根，接好后在通电之前一定要查看一遍是否接反，要仔细！

  装置模组与模组之间衔接的排线，上面的是供电的线路，而这个排线则是传输播映数据的，是两个功用彻底不同的线，每一块模组都是独自的，之所以能同步显示出内容首要是由于这些排线在传输数据，然后操控卡操控着模组上的ic进行任务分配。

  最终在接操控卡的线路，操控卡要多方衔接的，有电源线、模组数据线、pc端数据线，而市道上有许多种操控卡，每一种卡的详细接法都不大相同，大致的是差不多的！

  最终必需要分外留意的是led显示屏怎样接线仍是要了解和仔细，假如是客户的话不主张自己着手操作，直接联络售后技术人员即可，由于模组、电源、操控卡都有许多的线路和孔位，稍不留神就会接错了，损坏了led显示屏罪行就大了；当然，假如是相关职业的从业人员，那这儿的操作仅仅一个牵引效果，多实在的操作，多跟车间技术人员学习请教，重在原理上的了解！
