配电箱是现代建筑中不可或缺的一部分,它的安全、可靠运行直接影响到人们的生命财产安全。因此,在安装和使用配电箱时,必须严格遵守相应的规范和标准,确保其安全、可靠地运行。同时,应定期对其进行全方位检查和维护,预防故障的发生,延长其常规使用的寿命。只有这样,才能为人们的生产和生活提供安全、可靠的电力保障。然而,在配电箱的安装和使用的过程中,存在一些必须要格外注意的问题,以确保其安全、可靠地运行。下面本文将为大家介绍一下配电箱接线方式、安装的步骤及尺寸确定,希望能给广大电气人员一些参考。
▌01 配电箱的接线、配电箱的接线)一般的动力配电箱进线是采用五线制,即A、B、C三路相线(一般颜色为黄绿红),一路零线(颜色浅蓝),一路地线(颜色黄色带绿条纹)。出线V负载一般是取一路相线、一路零线V交流电机)三相全取、再加接地线。(负载有就地控制的话也需要零线。)
1)明装配电箱,配电箱安装在墙上时,应采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75~150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm左右的“出头余量”。对于较小的配电箱,也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设),然后用木螺钉在木砖处固定配电箱或配电板。

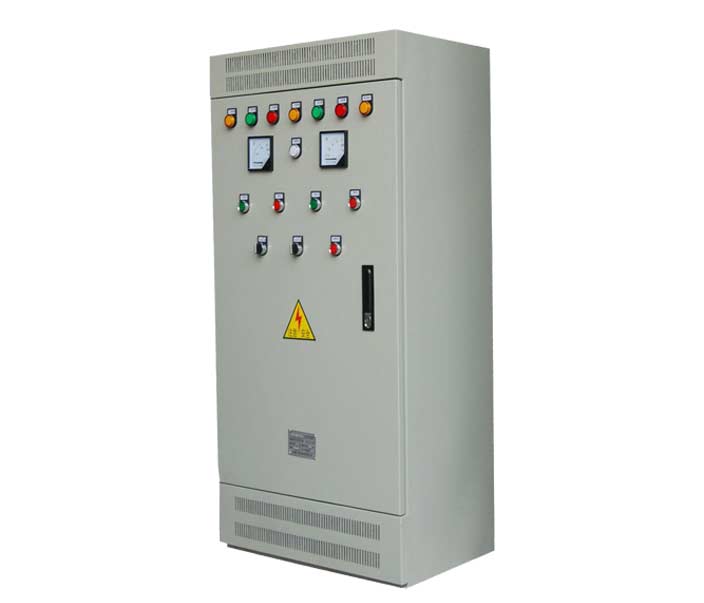

2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或在允许电压下不导电的材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也能够使用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。其他的还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。
3)抽屉式开关柜。这类开关柜采用钢板制作而成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。
2)动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线)总配电箱应设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不允许超出30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4)当电箱为动力电箱时,或动力照明电箱时,算法基本与上面相同,不过当进线平方时,要考虑进线的弯曲半径一级接线端子要预留足够的空间进线,当两排布置开关时,应考虑开关的布线走线。
